刚性凸缘联轴器

凸缘联轴器对两轴对中性的要求很高，当两轴有相对位移存在时，就会在机件内引起附加载荷，使工作情况恶化，这是它的主要缺点。但由于结构简单、成本低、可传递较大转矩，故当转速低、无冲击、轴的刚性大。是把两个带有凸缘的半联轴器用普通平键分别与两轴连接，然后用螺栓把两个半联轴器连成一体，以传递运动和转矩。

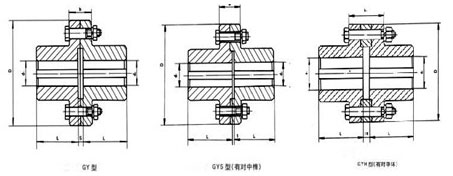

刚性凸缘联轴器主要的结构形式：

1、靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩；

2、靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用   和B级的普通螺栓，转矩靠两个半联轴器结合面的摩擦力矩来传递。材料可用灰铸铁或碳钢，重载时或圆周速度大于30米/秒时应用铸钢或锻钢。

即使承受负载时也无任何回转间隙，即便是有偏差产生负荷时，刚性联轴器还是刚性传递扭矩。如果系统中有任何偏差，都会导致轴、轴承或联轴器过早的损坏，也就是说其无法用在高速的环境下，因为它无法补偿由于高速运转产生高温而产生的轴间相对位移。当然，如果相对位移能被成功的控制，在伺服系统应用中刚性联轴器也能发挥很的性能。凸缘联轴器具有免维护，   抗油以及蚀的优点。

型号参数表：
