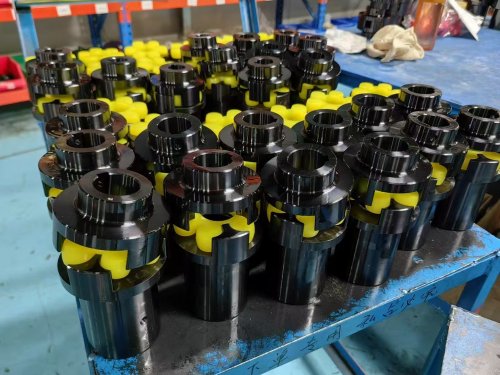

制动轮梅花弹性联轴器

制动轮梅花弹性联轴器由两个带有爪形的联轴器和梅花状的弹性垫组成，梅花垫放置于两个爪形联轴器之间，以实现两半联轴器的联接。

制动轮梅花弹性联轴器的适用范围和性能特点：

1、制动轮梅花弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

2、梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。

3、与其它联轴器相比，梅花形弹性联轴器具有以下特点：

（1）工作稳定，具有良好的减振、缓冲和电绝缘性能。

（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。

（3）具有较大的轴向、径向和角向补偿能力。

（4）聚氨酯弹性元件耐油，承载能力大，使用寿命长，稳定。

（5）联轴器无需润滑，维护工作量少，可连续长期运行。

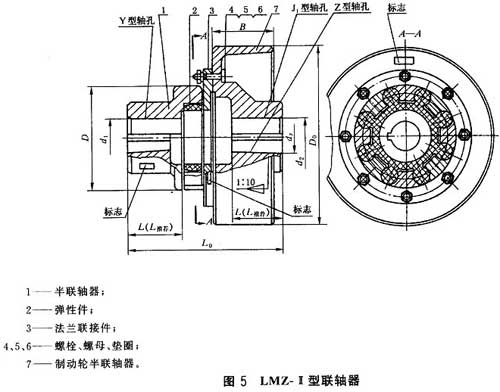

LMZ-Ⅱ(原MLL-Ⅱ)型整体式带制动轮型梅花形弹性联轴器基本参数和主要尺寸（GB/T 5272-2002）（单位：mm）
