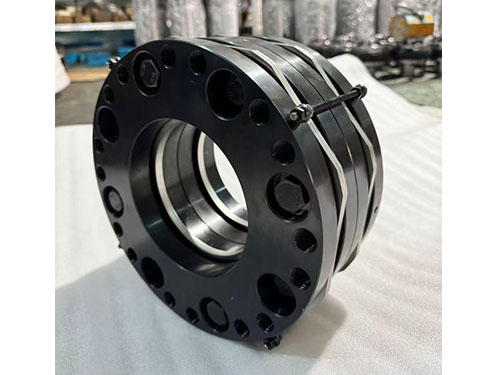

膜片联轴器4

膜片联轴器是一种金属弹性挠性联轴器，凭借独特的结构设计和优异的传动性能，广泛应用于各类工业传动系统中，是现代机械传动领域的核心部件之一。其核心作用是传递扭矩的同时，通过弹性膜片的变形补偿两轴之间的相对位移，兼顾传动精度与设备保护，适配多种复杂工况。

从结构组成来看，膜片联轴器主要由膜片、轴套及连接螺栓等核心部件构成，部分型号可根据工况需求增设中间轴，形成多膜片组合结构。其中，膜片作为核心弹性元件，通常采用弹簧钢或不锈钢制成，具备良好的弹性变形能力和机械强度，形状多为多边环形或扇形，圆周均匀分布螺栓孔，确保传动过程中无相对滑动和回转间隙。轴套用于连接膜片与设备主轴，联结方式多样，可根据实际工况选择键槽联结、胀套联结、锥套联结等，适配不同轴径和安装需求。

膜片联轴器的核心优势突出，适配性强。它无需润滑和密封装置，避免了油污污染，也减少了日常维护成本，可在宽温度范围内稳定工作，同时具备耐酸碱、防腐蚀的特性，能适应高温、低温、潮湿等恶劣工况。在偏差补偿方面，可有效补偿主动轴与从动轴之间的轴向、径向和角向位移，减少对设备轴承的额外负荷，延长设备使用寿命。此外，其扭转刚度高，传动过程无噪声、无磨损，能实现的转速传递，适配对传动精度要求较高的设备。

根据结构形式和应用场景的不同，膜片联轴器可分为单膜片和双膜片两大类。单膜片联轴器结构简单、重量轻，适合偏差较小的短距离传动；双膜片联轴器偏差补偿能力强，能有效降低膜片应力集中，适用于中长距离、偏差较大的传动系统。微型膜片联轴器体积小巧，适配机器人关节、小型伺服电机等空间受限的精密设备；高速系列膜片联轴器则可适应高转速工况，满足高端设备的传动需求。

膜片联轴器的应用场景覆盖精密机械、能源动力、工业自动化等多个领域，如数控机床、泵组、通风设备、材料加工设备等。选型时需结合设备的额定扭矩、转速、轴径及偏差范围等参数，确保联轴器与设备适配，充分发挥其传动优势。作为一种可靠的传动部件，膜片联轴器凭借无需维护、环境适应性强的特点，成为各类机械设备提升传动效率和稳定性的重要选择。
