膜片联轴器

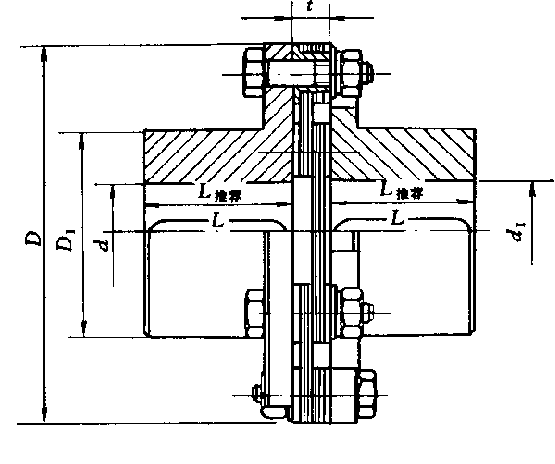

膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。

膜片联轴器能补偿主动机与从动机之间由于制造误差、安装误差、承载变形以及温升变化的影响等所引起的轴向、径向和角向偏移。膜片联轴器属金属弹性元件挠性联轴器，其依靠金属联轴器膜片来联接主、从动机传递扭矩，具有弹性减振、无噪声、不需润滑的优点，是当今替代齿式联轴器及一般联轴器的理想产品。

膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。

膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种的金属弹性元件挠性联轴器，不用润滑，结构较紧凑，，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统，经动平衡后应用于高速传动轴系已比较普遍。

JMI型膜片联轴器的主要特性

1、补偿两轴线不对中的，与齿式联轴器相比角位移可大一倍，径向位移时反力小，挠性大，允许有   的轴向、径向和角向位移。

2、具有明显的减震作用，无噪声，无磨损。

3、传动，可达99.86％。特别适用于中、高速大功率传动。

4、适应高温（-80+300）和恶劣环境中工作，并能在有冲击、振动条件下动行。

5、结构简单、重量轻、体积小、装拆方便。不必移动机器即可装拆（指带中间轴型式），不需润滑。

6、能准确传递转速，运转无转差，可用于机械的传动。JMI型膜片联轴器广泛应用于冶金、矿山、石油、化工、电力、船舶、起重运输、纺织、轻工、农机、印刷机械和水泵、风机、机床等行业的机械设备中传递动力。

膜片联轴器的正确选择：

1、膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。

2、膜片联轴器这种特性有点像波纹管联轴器，实际上联轴器传递扭矩的方式都差不多。膜片本身很薄，所以当相对位移荷载产生时它很容易弯曲，因此可以承受高达1.5度的偏差，同时在伺服系统中产生较低的轴承负荷。

3、膜片联轴器常用于伺服系统中，膜片具有很好的扭矩刚性，但稍逊于波纹管联轴器。

4、另一方面，膜片联轴器非常精巧，如果在使用中误用或没有正确安装则很容易损坏。所以偏差在联轴器的正常运转的承受范围之内是非常的。

5、根据轴径调整型号：

初步选定的轴承联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整联轴器的规格。

主、从动端轴径不相同是普通现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。新设计的传动系统中，应选择符合GBT3852中规定的七种轴孔型式，推荐采用J1型轴孔型式，以提高通用性和互换性，轴孔长度按i轴承联轴器产品标准的规定。

膜片联轴器由几组膜片（不锈钢薄板）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种的金属强元件挠性联轴器，不用润油，结构较紧凑，，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动。

膜片联轴器能补偿主动机与从动机之间由于制造误差、安装误差、承载变形以及温升变化的影响等所引起的轴向、径向和角向偏移。膜片联轴器属金属弹性元件挠性联轴器，其依靠金属联轴器膜片来联接主、从动机传递扭矩，具有弹性减振、无噪声、不需润滑的优点，是当今替代齿式联轴器及一般联轴器的理想产品。
