联轴器轴孔公差在什么范围内容易安装

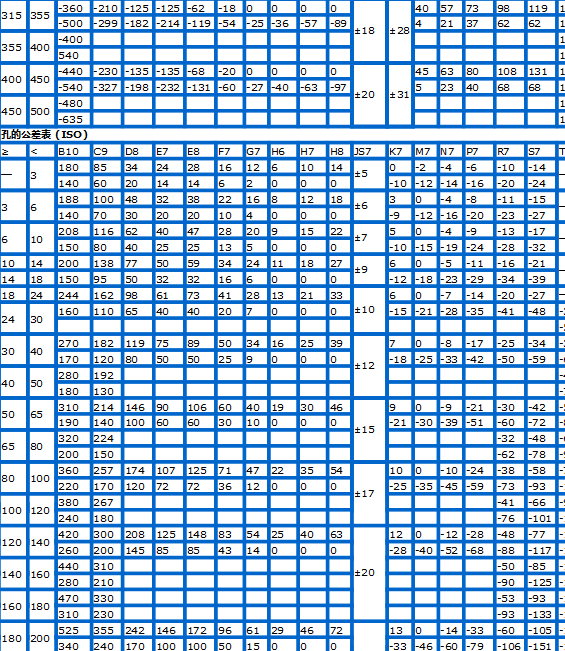

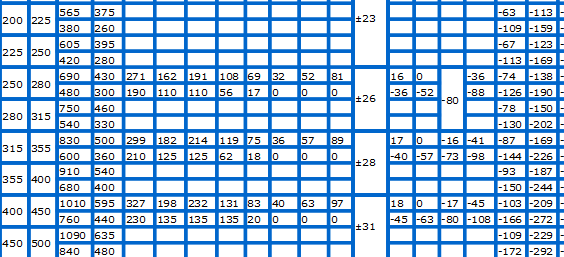

                              联轴器轴孔公差配合标准图标

当联轴器内径公差带与轴公差带构成配合时，在一般基孔制属过渡配合的公差代号将变为过盈配合，如k5、k6、m5、m6、n6等，但过盈量不大;当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过盈配合。

　　一般情况下，轴一般标0～+0.005 如果是不常拆的话，就是+0.005～+0.01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，是-0.005～0的间隙配合，也不要超过0.01的间隙配合。还有一条就是动圈过盈，静圈间隙。

　　①当轴承内径公差带与轴公差带构成配合时，在一般基孔制属过渡配合的公差代号将变为过盈配合，如k5、k6、m5、m6、n6等，但过盈量不大;当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过盈配合。

　　②轴承外径公差带由于公差值不同于一般基准轴，也是一种公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。

　　举例我们正常轴孔配合公差为H7，相配联轴器轴孔直径24的公差为0到+0.021，键宽8既可选用js9(+/-0.018)也可以选用P9(-0.015/-0.051)，键槽为27.3，公差为+0.2/0紧钉螺钉可以用一只M8的锁紧就可以了，简单的说如果轴套常常要换,就间隙配合,保持0.02-0.05的间隙就可以了,要求,不常换,保持过渡配合,不超过0.02联轴器选用H7就可以了。
