蛇簧联轴器

蛇簧联轴器传动，具有补偿功能，运行，噪声低，润滑好，减振性好。U形齿形是随着传递扭矩的大小而变化的，它的传动特性是变钢度的，具有比一般弹性联轴器能承受大的载荷变动量。蛇形弹簧联轴器有程度保护配套机件的性，使用寿命长。该产品承受变动载荷范围大，联轴器外铝合金罩壳，内半联轴器弹簧密封圈，黄油组成。

蛇簧联轴器是一种结构的金属弹性联轴器。它靠蛇形弹簧片来传递扭矩。其传动特性与优点如下：

1、蛇簧联轴器减振性好，使用寿命长，联轴器以蛇形弹簧片轴向嵌入两半36％以上。梯形截面的蛇形弹簧片采用弹簧钢，经严格的热处理，并加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器（如弹性套柱销，尼龙棒销联轴器）大为增长。

2、承受变动载荷范围大，起动，两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或冲击载荷时，于程度上有保护配套机件的性。

3、传动，运行，联轴器的传动效率，经测定达99.47％，其短时超载能力为额定扭矩的两倍，运行。

4、噪声低，润滑好铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而。

5、结构简单，装拆方便整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。

6、允许有较大的安装偏差由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作。

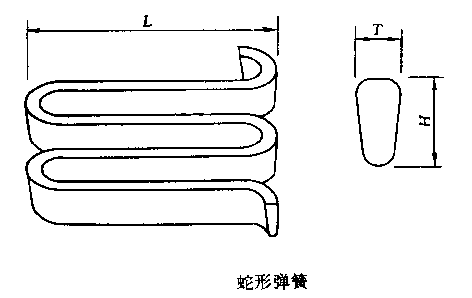

蛇形弹簧主要尺寸/mm

型号	T	H	L	型号	T	H	L
JS1	2	5	43	JS14	7	25	168
JS2			45	JS15			178
JS3			46	JS16			188
JS4	3	8	56	JS17	8	32	200
JS5			57	JS18			208
JS6			60	JS19			218
JS7	4	13	81	JS20	12	38	279
JS8			87	JS21			318
JS9	5	16	111	JS22	14	45	368
JS10			118	JS23			419
JS11	6	19	137	JS24	16	51	470
JS12			140	JS25			533
JS13			146
