蛇形弹性联轴器结构工作原理及使用注意事项

                                                                     蛇形弹性联轴器结构工作原理及使用注意事项

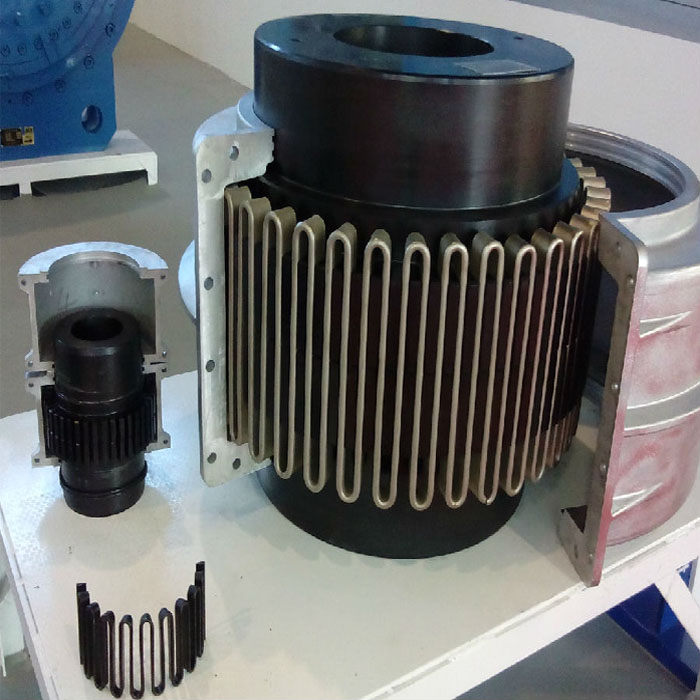

蛇形弹簧联轴器属于金属弹性元件挠性联轴器，他是由几组蛇形弹簧绕在两半联轴器的齿间来传递运动和动力的，两半联轴器凸缘上制有特定形状的齿，齿与齿之间相互嵌着蛇形弹簧，并且外部采用封闭的壳体罩住，防止在联轴器工作运转的过程中，能够防止蛇簧在离心力的作用下被甩出。同时防护罩里面存有润滑油，用以润滑弹簧与齿面接触处，从而避免干摩擦。蛇形弹簧工作时，是通过两半联轴器上的齿与蛇形弹簧相互挤压，从而将主动轴的转矩传给从动轴。 蛇形弹簧联轴器两半联轴器上的齿形一般有直线形，和曲线形两种。直线形齿在正常工作时，蛇形弹簧与两半联轴器齿的接触点不随着传递转矩的变化而变化，其传递转矩和两半联轴器的相对扭转角成线性关系。因而联轴器的刚度保持不变，具有这种齿形的蛇簧联轴器同城成恒刚度蛇簧联轴器，其制造简便，适用于转矩变化不大的场合。曲线齿，在正常工作时，蛇簧在齿块面上的弯曲在剖切面方向近似于线接触，蛇簧与两半联轴器上齿的接触点的距离会随着转矩的增大而减小，其转矩和两半联轴器的相对扭转角成非线性关系，因而联轴器的刚度是变化的，具有这种齿形的蛇簧联轴器成为刚度蛇簧联轴器。

蛇簧联轴器联接两同轴线的中、大功率的传动轴系，具有的补偿两轴相对偏移和减振、缓冲性能，工作温度为-30℃~+150℃，传递公称转矩45~800000N.m。主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山，起重机械等
